供热换热站 Web SCADA 监控平台：一个真实平台怎么搭

每到供暖季，供热公司最怕三件事：能耗压不下来、居民投诉电话被打爆、某个换热站半夜爆管却没人知道。传统供热靠人工巡检 + 就地仪表，数据散在几十个站点、上千块表上，出了问题往往”先挨投诉，再派人查”。

本文以青岛璟创落地的一套供热/换热站 Web SCADA 监控平台为例，讲清楚：一套面向供热行业的 Web SCADA 监控平台，到底由哪些层组成、能解决哪些痛点、落地后能带来多少实打实的收益。无论你做热力、暖通还是工业能源管理，这套架构思路都能直接复用。

核心结论：供热数字化的第一步，不是上大屏、不是买 AI，而是把分散在各地的设备数据，用 Web SCADA 实时采上来、统一看住、异常能报警。先把”看得见”做扎实，再谈”管得好”。

一、供热行业的四个”老大难”

在动手搭平台前，先拆解换热站运维最常见的四类痛点。它们本质上都是同一个问题——底层数据没有被实时采集并贯通。

这四类问题，单靠加人、加巡检频次解决不了。真正的杠杆，是用 Web SCADA 把”现场—平台—人”连成一条实时链路。

二、项目背景：以某热力公司换热站群为例

我们以一家管理多座换热站的区域热力公司为例（下文数据均为行业典型区间示意，便于说明收益结构）：

• 站点规模：城区分布 10~30 座换热站，单站含循环泵、补水泵、电动调节阀、水箱液位、一次/二次网温度压力等测点。
• 原有方式：就地 PLC + 人工巡检，关键参数无集中监视，报警靠现场声光。
• 建设目标：建一套 Web SCADA 监控平台，实现”全部站点一屏统看、异常自动报警、能耗可计量、手机可远程查看”。

青岛璟创基于 Web SCADA（IGX 架构）为该场景搭建了监控平台，全部功能通过浏览器访问，无需在值班电脑上安装任何客户端。

三、平台总体架构

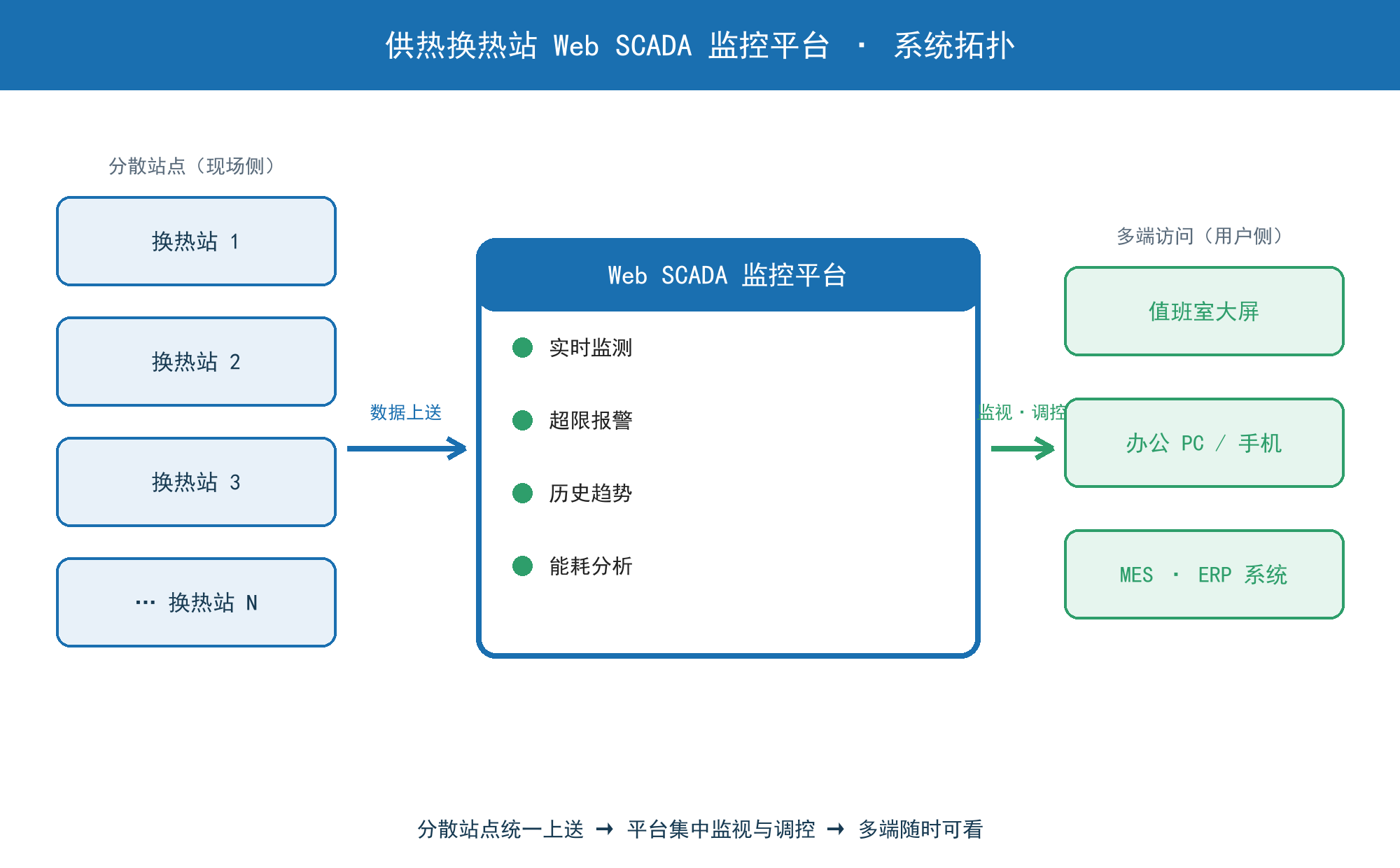

供热 Web SCADA 监控平台采用经典四层结构：现场设备层 → 数据采集层 → Web SCADA 平台层 → 多端访问层。下图给出完整链路。

图 1　供热换热站群 Web SCADA 监控平台系统拓扑

各层职责如下：

• 现场设备层：温度传感器（一次/二次供水回水温度）、压力变送器、电磁/超声波流量计、水箱液位计、电动调节阀、循环泵/补水泵变频器、就地 PLC。
• 数据采集层：通过 Modbus RTU/TCP、OPC-UA、MQTT 等协议，将现场表计与 PLC 数据统一接入 Web SCADA 实时数据库；支持串口、网口、4G/有线多种上送方式。
• Web SCADA 平台层：负责实时监测、超限报警、历史趋势、报表统计、权限管理；所有画面以 SVG/Web 方式发布，浏览器零安装访问。
• 多端访问层：值班室大屏、办公 PC、手机/平板浏览器均可访问同一套平台，管理人员随时随地掌握全网运行。

四、核心功能清单

基于上述架构，平台落地了六类核心功能，覆盖”监视—报警—控制—分析”闭环：

五、监控平台界面长什么样

平台以”总览—单站—趋势”三级画面组织。总览页（对应工程中的 GR_P001 总览画面）把全部换热站的运行状态、关键参数、报警条数集中呈现；点选任一站点进入单站详情，可看到该站一次/二次网温度压力、泵频率、阀门开度等实时工艺图。

设计要点：工艺画面用矢量 SVG 绘制，缩放不失真；颜色按”正常绿、预警黄、报警红”分级，值班人员一眼就能定位异常站点。这正是 Web SCADA 相比传统组态软件在可视化和跨平台上的天然优势。

六、落地收益（典型区间示意）

把分散站点接入统一 Web SCADA 平台后，运维模式从”被动抢修”转向”主动监控”，收益结构如下（数据为行业内典型改善区间，供测算参考）：

注：具体降幅取决于原有自动化基础、站点数量与调度策略，以上为行业常见改善区间，非对特定客户的承诺值。

七、为什么是 Web SCADA，而不是传统组态

很多热力公司早期用过传统组态软件，但普遍卡在三件事上：客户端要逐台安装、只能在内网工控机看、和上层管理系统是”两张皮”。Web SCADA 恰好补齐这三块短板：

• 零客户端安装：所有画面浏览器访问，值班室、办公室、手机都能开，运维负担陡降。
• 原生跨平台：Windows/Linux/国产信创环境均可部署，不绑定特定操作系统。
• 与信息化深度融合：数据可通过接口对接 MES/ERP、能源管理系统，从”看板”走向”决策”，避免新的数据孤岛。

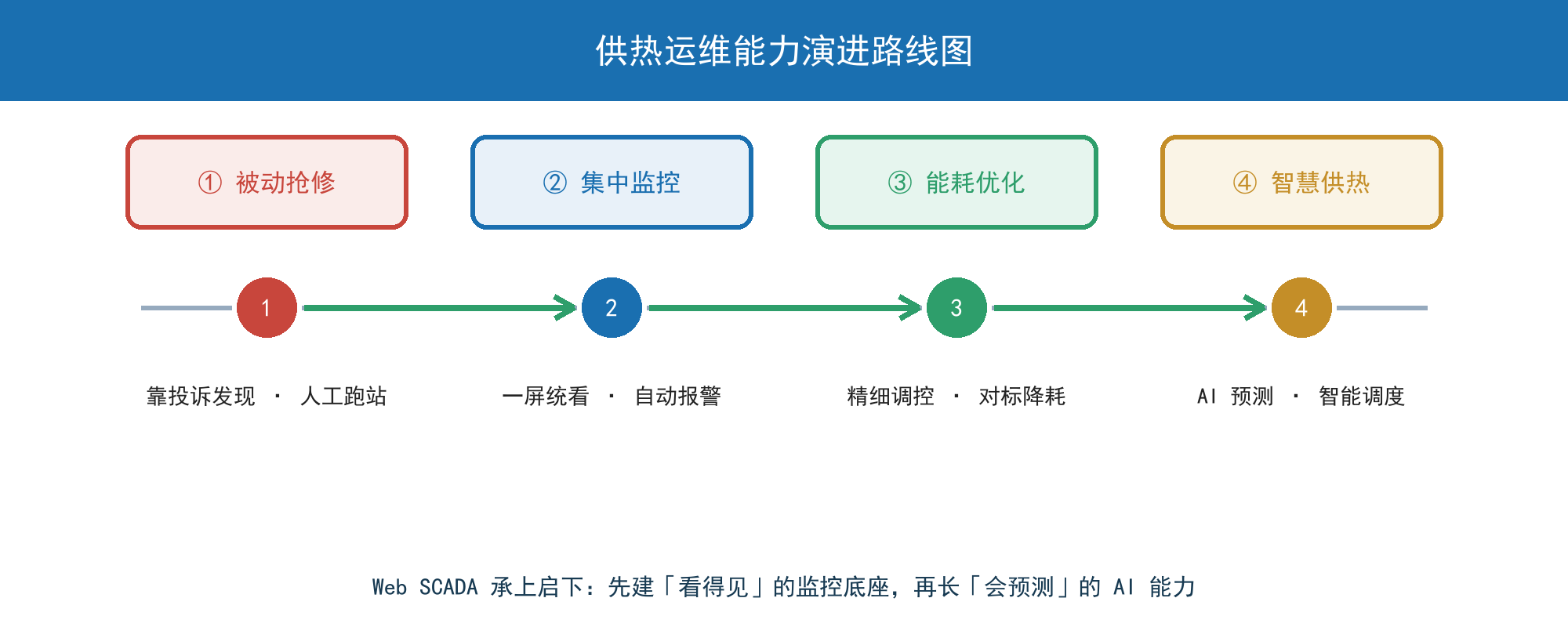

下图给出供热运维能力的四级演进——Web SCADA 是承上启下的关键底座。

图 2　供热运维能力演进路线图

八、青岛璟创的差异化：IT-OT-AI 一体化

青岛璟创的定位，是提供 IT-OT-AI 一体化融合的数字化车间与能源管控方案，并具备从电气层到决策层的端到端交付能力。在本案例中，这一能力体现为：

• OT 侧：多协议设备接入、实时库、工艺画面、报警，扎实的监控底座。
• IT 侧：平台数据可对接 Uni ERP / 能源管理系统，能耗与成本联动分析。
• AI 侧（可扩展）：在 Web SCADA 底座之上，可叠加设备预测性维护、质量异常诊断、动态排产优化，从”记录发生了什么”升级到”预测即将发生什么并自动干预”。

对供热行业而言，这意味着：今天建的是一套”看得清、管得住”的监控平台；明天可以在同一底座上长出”换热站设备预测性维护、全网负荷智能调度”的 AI 能力，无需推倒重来。

九、建设 Checklist：换热站监控平台从 0 到 1

如果你正准备上马类似平台，可按下面清单逐项核对：

1. 测点盘点：列清每座换热站的温度/压力/流量/液位/泵阀清单与量程。
2. 协议确认：现场 PLC/仪表支持的通信协议（Modbus/OPC-UA/MQTT 等）。
3. 网络规划：站点上送方式（有线/4G）、平台部署位置与带宽。
4. 报警规则：明确越限阈值、报警分级与推送对象。
5. 画面设计：总览—单站—趋势三级，工艺图用矢量绘制。
6. 权限与审计：分级账号、操作留痕，满足运维合规。
7. 预留融合接口：为后续对接 ERP/能管/AI 留好数据出口。

十、常见问题（FAQ）

Q1：老旧换热站仪表不支持联网，能接吗？

可以。对不支持通信的旧表，可加装带通信输出的变送器或采集模块，或在关键位置补装智能传感器，再经网关统一上送，不一定要更换全部就地设备。

Q2：站点和平台之间用 4G 还是有线？

视站点条件：具备专网/宽带的优先有线，稳定低时延；偏远或布线困难的站点用 4G/工业无线 上送，平台侧统一接入即可。

Q3：这套平台以后能接 AI 预测性维护吗？

能，而且成本可控。因为 Web SCADA 已经把设备数据实时采上来了，预测性维护本质是在这份实时/历史数据上叠加算法模型——底座复用，能力可生长，这正是 IT-OT-AI 一体化架构的价值。

本案例展示了 Web SCADA 在供热行业的典型落地路径。如果你正在规划换热站监控、能源管控或工业物联网平台，欢迎进一步交流具体方案。
