供热及换热站智慧监控解决方案

一、行业背景与痛点

集中供热是城市能源基础设施的重要组成部分，而换热站作为连接热源与终端用户的关键节点，其运行稳定性与能耗水平直接决定了供热质量与运营企业成本。

传统换热站多采用”人工值守 + 就地仪表”的管理模式，在站点数量多、分布广的供热网络中逐渐暴露出四大痛点：

• 值守成本高：每个站点需专人轮班，人力投入大，且夜间与节假日管理薄弱；
• 数据不透明：运行参数分散在各站就地表盘，缺乏统一汇聚，调度中心难以全局掌握；
• 故障响应慢：设备异常、超限往往靠人工发现，从发生到处置存在时间差，易引发停热或设备损坏；
• 能耗难管控：热耗、电耗、补水率缺乏精细化统计与对标，节能潜力无法量化。

供热运营方核心诉求：用一套稳定、易用、可远程的监控系统，把”分散的换热站”变成”集中可调度的供热网络”，在保障供热质量的同时，实现减员增效与节能降耗。

二、解决方案概述

青岛璟创依托自研 WEB SCADA 平台，为供热运营方搭建覆盖”设备层—通信层—平台层—应用层”的端到端监控体系。系统以换热站 PLC / RTU 及各类智能仪表为数据源，通过工业网络实时上送，在中心服务器完成采集、存储与发布，最终以 纯 Web 方式 在电脑、大屏、手机 / 平板上统一呈现，无需安装任何客户端。

三、系统总体架构

系统采用四层架构设计，自下而上完成”数据采集 → 可靠传输 → 平台汇聚 → 可视化应用”，并支持控制指令自上而下安全下发：

• 设备层：换热站现场的 PLC / RTU 与温度、压力、流量、液位等变送器，以及电动调节阀、变频器、循环泵 / 补水泵等执行机构；
• 通信层：工业以太网 / 光纤环网 + 4G / 5G 无线 VPN，兼容 Modbus TCP/RTU、OPC UA、MQTT、S7 等多种工业协议；
• 平台层：WEB SCADA 采集网关实时采集引擎 + 实时 / 历史数据库，提供权限管理、网关冗余与数据转发接口；

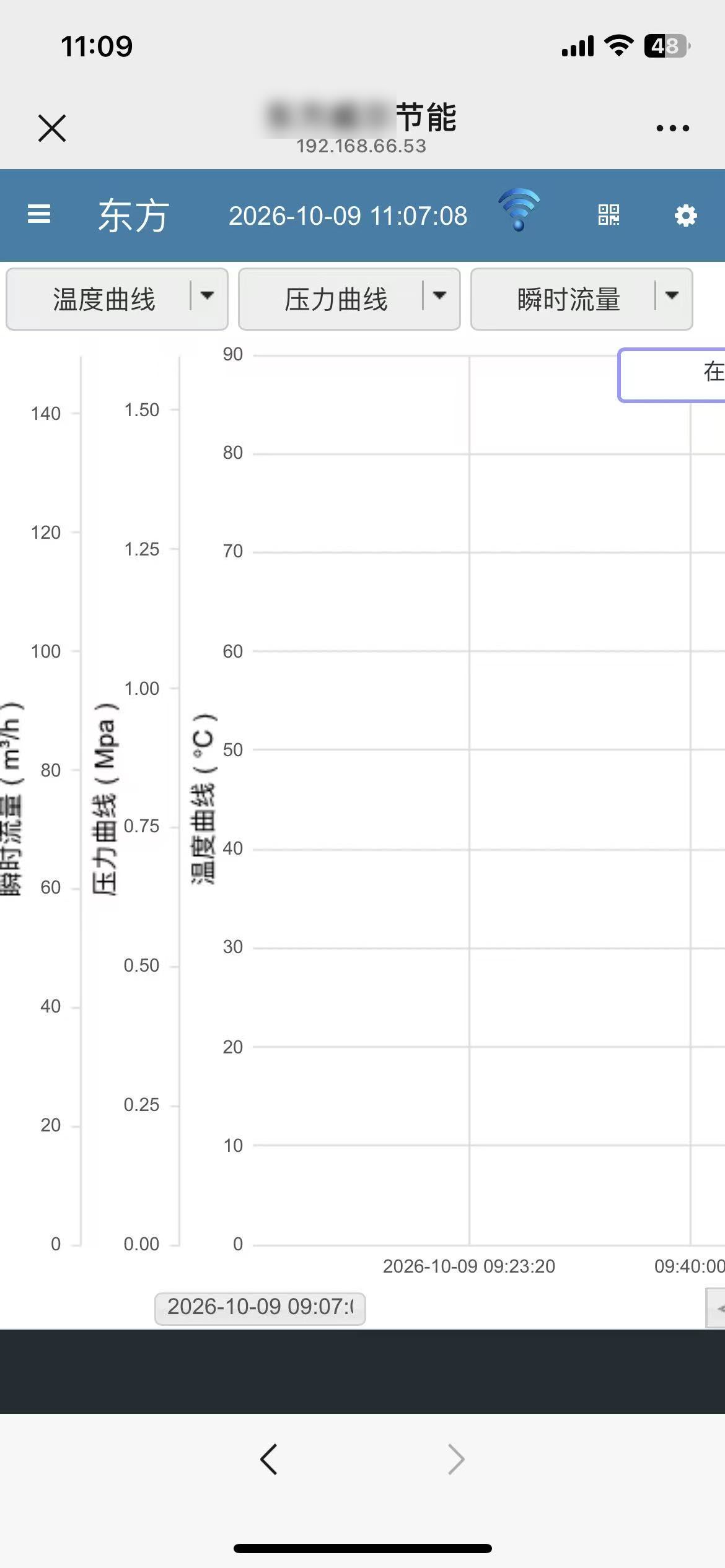

• 应用层：Web 监控大屏、移动端 / 平板、报警与工单推送、报表与趋势分析、能耗管理与对标。

四、核心功能

围绕换热站日常运行与调度需求，平台提供以下六大核心能力：

五、技术亮点

• 统一平台，多系统集成：一个平台承载供热换热、消防、维保、合同能源管理、自来水二供、污水等多套监控系统，统一门户、统一账号；

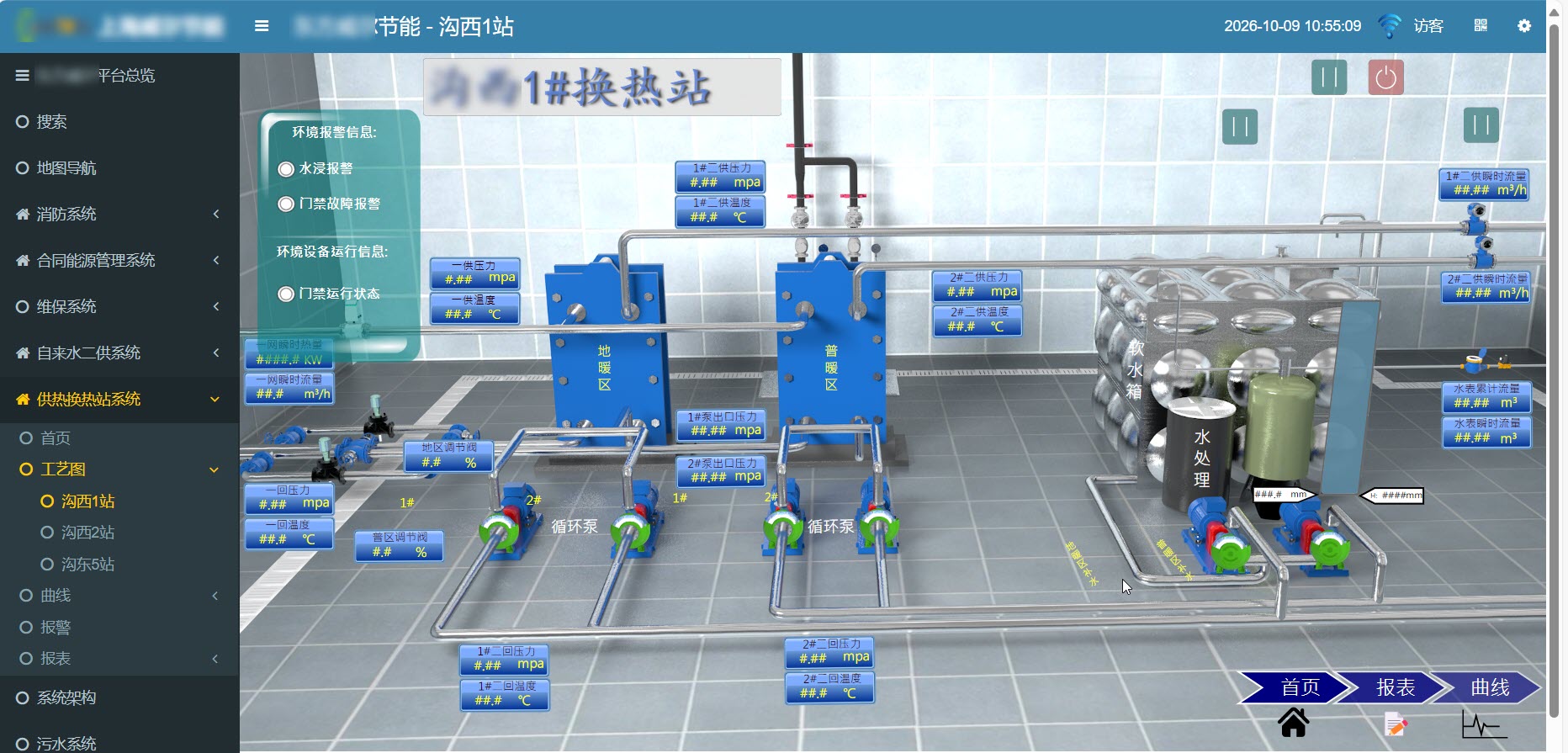

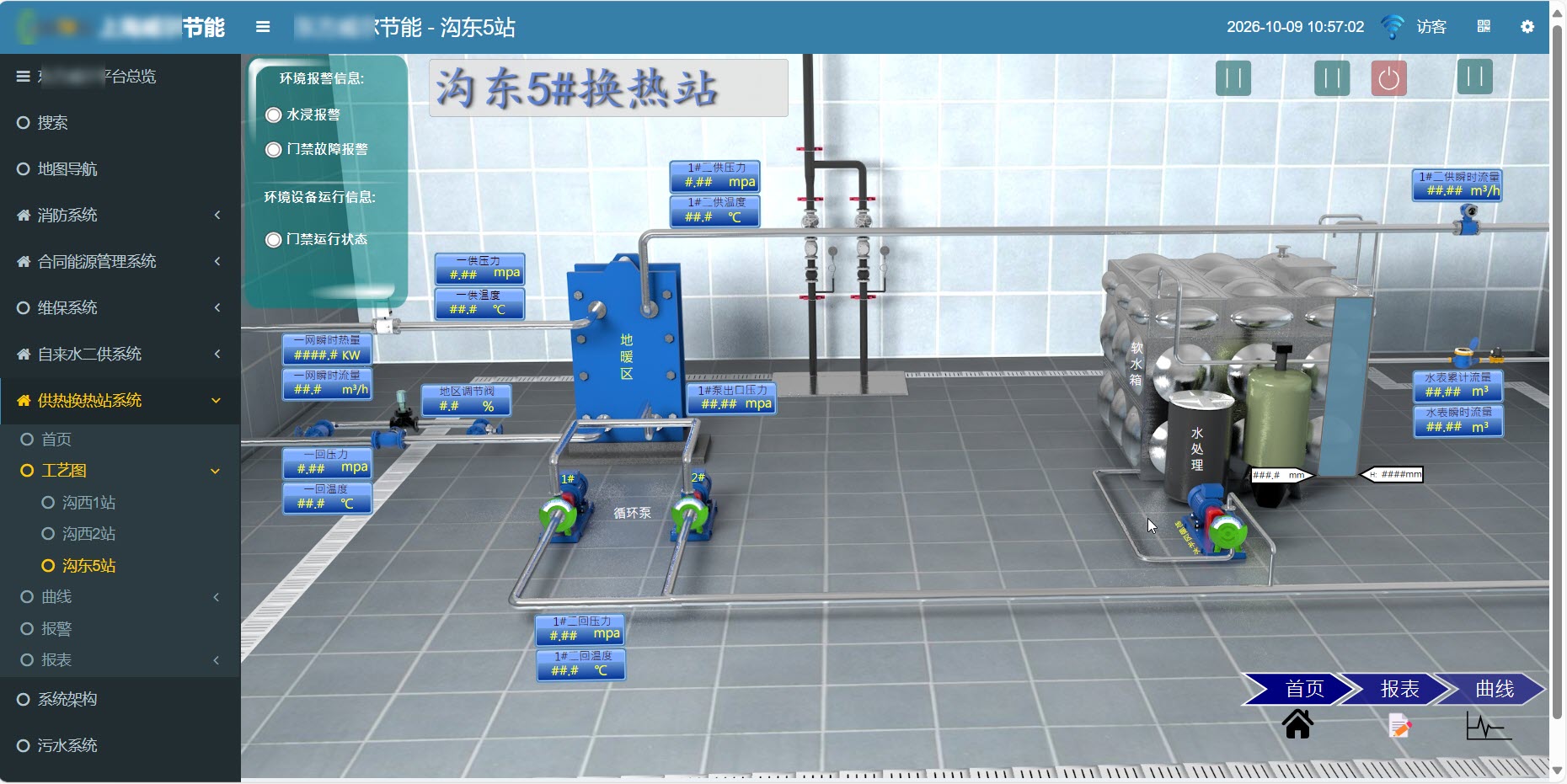

• 3D 数字孪生工艺画面：换热站三维实景建模，设备布局、运行参数与报警状态空间化呈现，直观易读、所见即所得；

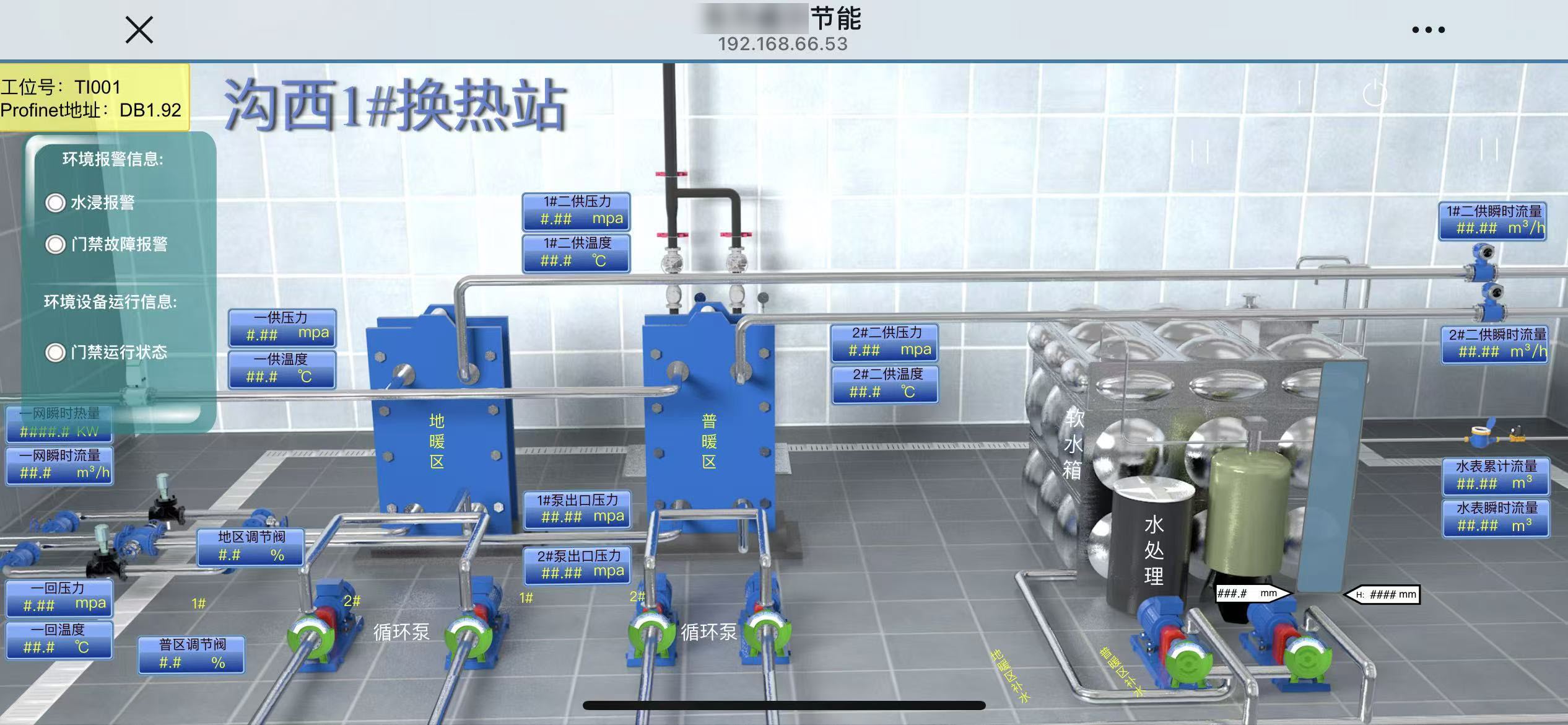

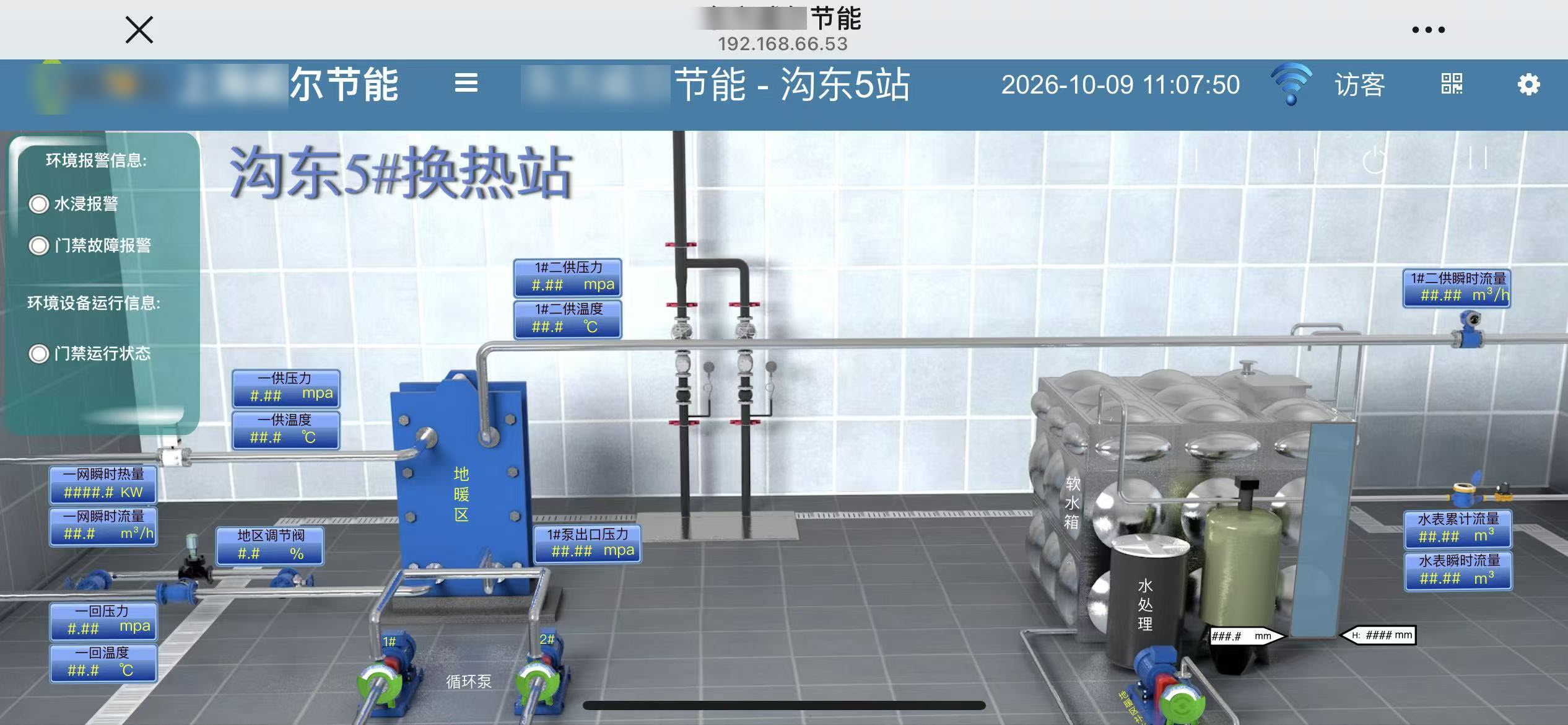

• 纯 Web 架构，零客户端安装：浏览器即可访问，PC / 大屏 / 移动端一致体验，部署与维护成本极低；
• 多协议广泛兼容：原生支持 Modbus、OPC UA、MQTT、S7 等主流工业协议，兼容各品牌 PLC 与智能仪表；
• 高可用与连续性：支持网关冗余与断点续传，网络抖动或单点故障下仍能保障无人值守连续运行；
• 云 SCADA 弹性扩展：新增换热站只需配置点位，无需改动架构，轻松支撑站点规模化接入；
• 与信息化深度融合：预留与 MES / ERP 的数据接口，可平滑接入企业数字化管理体系，迈向”智能制造 2025″。

六、应用成效

方案在多个换热站落地后，在减员增效、节能降耗、提升供热质量等方面成效显著。以下为典型可量化的收益方向（具体数值随项目规模而定）：

七、客户价值

从”分散值守、靠人盯”到”集中监控、智能调度”，本项目帮助供热运营方构建了一套可复制、可扩展的数字化运维底座。

• 降本：减少人工值守与无效巡检，直接压缩运维成本；
• 增效：集中调度 + 移动运维，单人员管理半径成倍扩大；
• 提质：参数可控、报警及时，供热稳定性与用户满意度同步提升；
• 安全：设备状态全程在线，异常早预警，规避停热与设备事故风险。

八、结语

供热及换热站 WEB SCADA 智能监控平台，是青岛璟创”IT-OT-AI 一体化融合”理念在市政供热领域的典型落地。它以稳定可靠的工业数据采集为基础，以纯 Web 的轻量交付为特色，帮助供热企业把分散的站点连成一张”可感知、可调度、可优化”的智慧供热网络。

未来，平台将进一步融合预测性维护、负荷预测与动态调度等 AI 能力，从”记录发生了什么”走向”预测即将发生什么并自动处置”，持续为客户创造更大价值。
